レーザーEXPO N-16
空冷フェムト秒レーザパルスをパルスコンプレッサーで極短パルス化し、最新オートコリレータでパルス幅を計測するダイナミックデモに注目!高出力&高エネルギーフェムト秒レーザ、微細加工に最適なUV50Wフェムト秒レーザ、波長可変OPA、3光子励起顕微鏡用フェムト秒レーザをご紹介。高解像度・高速SLMのデモ。LD励起波長可変ナノ秒レーザ、高安定万能型CMOS分光器、高性能マイクロレーザ、IRカメラ等を展示。

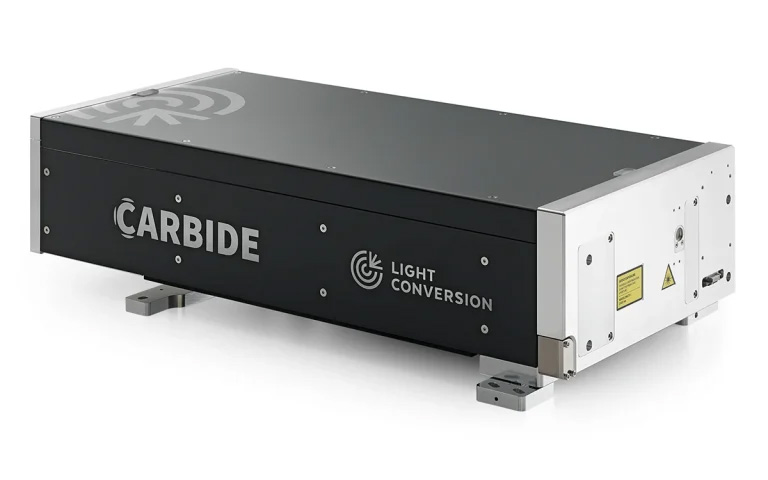

1 筐体内に全てを組込み可能なフェムト秒レーザ。パルス・オン・デマンドやBiBurst機能により金属・セラミックス・ガラス等の微細加工に最適。I-OPAによりフレキシブルに波長可変。
●パルス幅:190fs〜20ps可変
●最⼤パルスエネルギー:2mJ
●最⼤出⼒:120W(IR), 50W(UV)
●繰返し周波数:シングルショット~10MHz
●⾼調波:515/343/257/206nm(⾃動)
100fsを実現し高パルスエネルギーで高平均出力のフェムト秒レーザで、理科学応用にも研究開発・産業用途にも最適。熱的に安定したシールド設計。パルス・オン・デマンド機能とBiBurstオプションで更に高度な加工を実現。
●最大平均出力20W
●最大パルスエネルギー4mJ
●パルス幅100fs~20ps可変
●パルス繰返しシングルショット~1MHz
●直付け高調波(515/343/257/206nm)

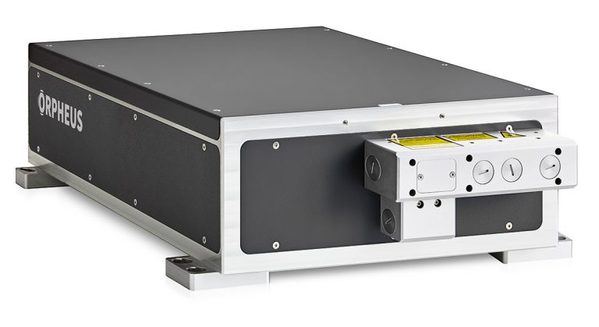

●-HP:190~16000nm
●-NEO-HP(-ONE):高調波内蔵一体型
●-F:近赤外短パルス25~100fs
●-ONE:1350~16000nm
●-Twins:2波長独立可変
●-MIR:<100fs, 2500~15000nm
●-VIS:< 50fs@450~900nm
●-N:ノンコリニア型<30fs,530~900nm
●-PS:狭帯域ピコ秒型<3ps,20cm-1

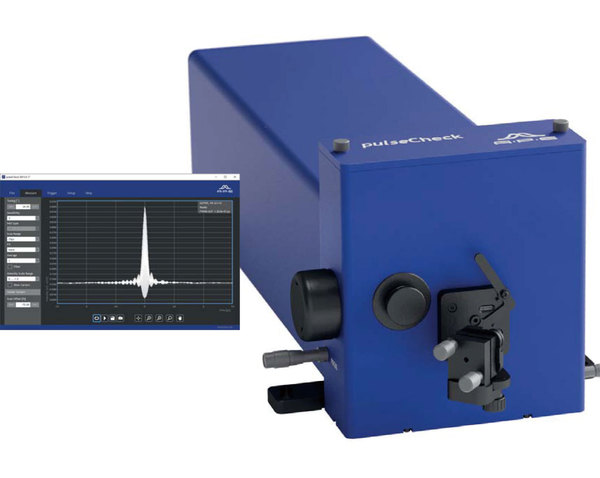

データ処理・評価機能により超短パルスレーザの保守管理にも最適。
・測定パルス幅5fs-40ps (NX), 20fs-500ps (SM2000)
・波長域200nm-12μm

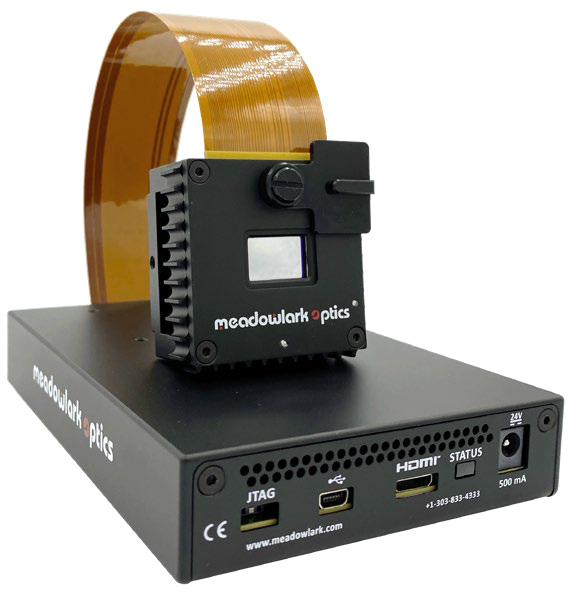

独自LCOS技術とアナログドライブ技術によりリップルの無い安定した位相制御が超高速で可能。
●超高速応答:UHSPモデル:≤0.6ms@532nm
HSPモデル:≤1.0ms@532nm
●高速PCIeコントローラ
●波長範囲:488nm~1650nm
●解像度:1024x1024ピクセル
波面整形、体積イメージング、光ピンセット、レーザ加工・通信等

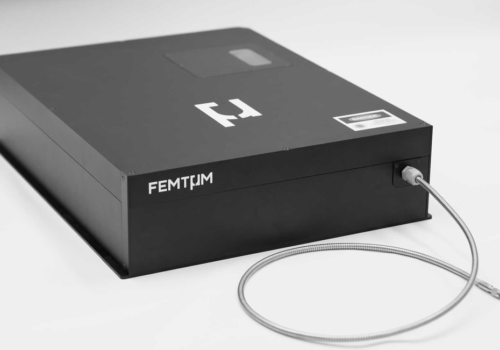

各種の産業用レーザに追加統合させ、短パルスを圧縮して極短パルスを生成し、超短パルスレーザに変換するすることが出来るパルスコンプレッサーモジュル。先ずスペクトルを拡げて、次に時間的圧縮を行うという2ステップを組合せて、1筐体内でマルチパスコンプレッシングを行う事が出来る非常に堅牢な産業用グレードの技術。
●最大15倍に圧縮 (<45 fs)
●入力エネルギー:1μJ~200μJ
●100W以上の平均出力に対応
●安定した24/7操作
●能動光学素子や機械的に作動する機器は不使用
●メンテナンスフリー
●ダストや振動などの酷い環境下でも稼働
●透過率>90%
■研究開発・・超高速ポンププローブ分光、深紫外高調波、アト秒パルス生成、超赤外放射生成、走査型近接場光顕微鏡
■顕微分光・・非線形顕微分光、2光子顕微分光、CARS顕微分光、3光子顕微分光
■材料加工・・表面ナノ・マイクロ構造構築、レーザーリソグラフィー、マルチフォトン重合
コンパクトながら高速で高パフォーマンスが得られ、OEM 組込み用や各種研究用、あらゆる分野の多彩なアプリケーションに使用出来る次世代用万能型。最先端のオートメーション技術の工場で生産される為、優れた再現性が得られ個々の品質安定性・信頼性が高く、簡単に各種の機器やシステムにスムーズに組込み・統合。特にサイズやフレキシブルさが要求される場合に最適。
●最新CMOS センサ制御(2K-2048 / 4K-4096 ピクセル)
●最新光学ベンチ( NEXOS Bench, F=75mm)
●波長分解能: 0.05~21.3nm (Grating とSlit sizeによる)
●露光時間: 9μs ~ 30s
●迷光: <0.1%~1%
●s/n: 375 : 1 (2K), 365 : 1 (4K)
●ダイナミックレンジ : > 4500 : 1
●計測の柔軟性(slit サイズの変更が可能)
●寸法: 105 x 80 x 20mm, 277.5g
●波長域: 190 ~ 1100nm
★VARIUSはUSB3.0 高速・高波長分解能・万能型の最新CMOS分光器

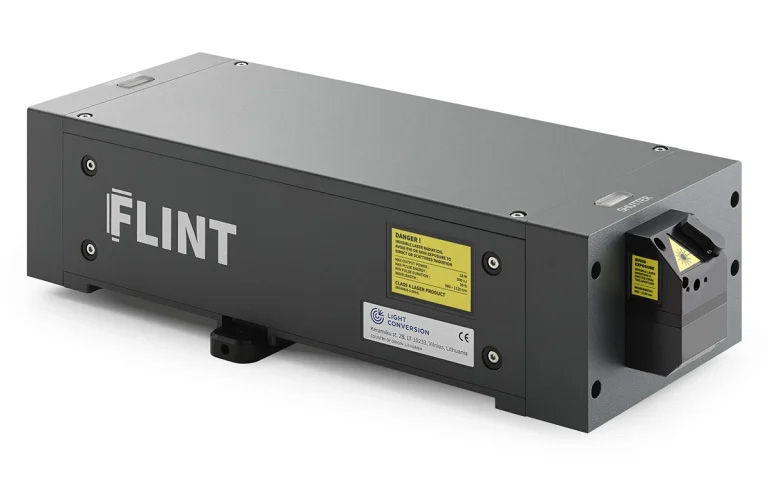

●高繰返し型FL1:8W@60~100MHz, 1035nm
●高出力・高エネルギー型FL2:20W, 0.5μJ@40MHz,1030nm
●ショートパルス型FL2-SP:<50fs, 4W@10MHz, 1030nm
●高出力安定性:<0.5%rms
●最大パルスエネルギー:6nJ~0.5μJ
●CEP安定化オプション
●HG-FLINT内蔵オプション(FL2)
●外部信号同期オプション
自社製IRレンズを使用したIRカメラで広いスペクトルレンジにより、LWIRカメラ又はMWIRカメラでは感知出来ない物をイメージングすることが可能。また特殊レンズ設計により、異なる波長に対して再フォーカスが不要なので、マルチスペクトルに対応出来る。しかも非冷却なので小型で取扱いが容易。
●波長レンジ:2~12μm
●画像解像度: 640 x 480 pixels, 17µm Pixels
●標準焦点距離: 19mm, F/1.1 レンズ
●フレームレート:30fps (60fps and 9fps オプション)
●ビデオ出力:CameraLink (USB3.0)
●USB接続、GUI ソフトウェア
●サイズ:50x50x75mm, 500g以下
■くすぶり検出、熱と炎の検出、長距離からの検出など

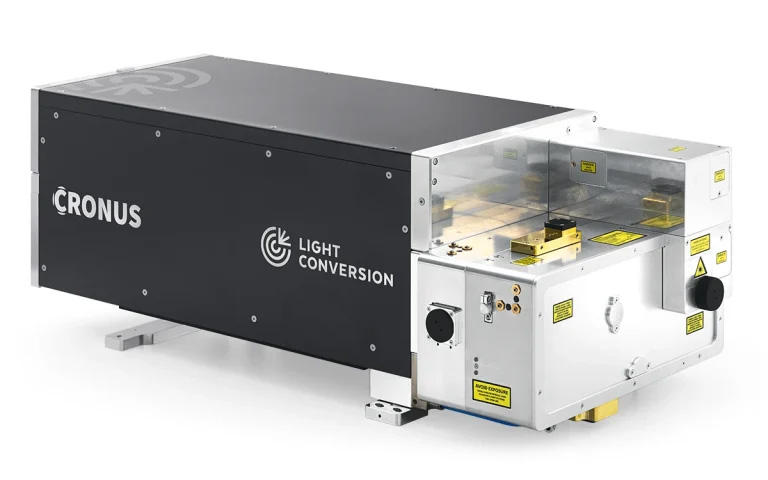

先進的非線形分光用に開発されたフェムト秒レーザ光源。3光子イメージングに欠かせない生物学的透明ウインドウ1.3μmと1.7μmを両対応可能。
●深部イメージング用一体型
●多波長チューニング(1250nm~1800nm)
●全自動波長チューニングとGDDコントロール機能
●高安定μJパルスエネルギー、長時間出力安定性
●パルス繰返し:シングルショット~2MHz
●パルス幅:<50fs@1300nm
マッチ箱サイズ・低価格高性能CW マイクロレーザ。超低ノイズ、高ビーム品質のターンキーレーザで量子ドット・ラマン分光・LIBS・蛍光イメージング等応用、装置組込み対応。
●波長:405〜1550nm
●出力:20mW〜500mW
●単一モード(SLM)有
●ドライブ回路・温調機能搭載、密閉構造オールインワンモノリシックデザイン
多波長レーザ は4波長を独立発振でき、フローサイトメトリー等に最適
汎用性に優れフレキシブルなデザインの万能型で、コンパクトでプラグアンドプレイ搭載の高速・高性能・高品質の次世代型分光器。最新のCMOS イメージセンサ (2048-2k / 4096-4k)を採用したCMOS ディテクタ型の次世代進化型
●コンパクト、プラグアンドプレイデバイス
●CMOS制御 (2048-2k / 4096-4k)
●高速計測・データ処理 (USB3.0)5Gbps
●機器や産業用システムへシームレスに統合
●計測の柔軟性(slitサイズの変更が簡単)
●s/n: 375 : 1
●露光時間: 最小9μs~30s
●F=75mm の光学ベンチ
●迷光:<0.1%
●ダイナミックレンジ :> 4500 : 1
●波長域:190~1100nm
COMSセンサ方式のカメラとUSB3.0採用のビーム診断Beamage-4Mは、高速で高解像度なプロファイルが可能。
●高解像度:どんな小型ビームでも正確なプロファイル測定が可能 4.2メガピクセルの(Beamage-4M)
●広エリアセンサ:11.3 x 11.3mm (Beamage-4M), 超大型センサ:20.5 x 20.5mm (Beamage-4M-FOCUS)
●ISO 準拠D4σ 倍率定義、図心、楕円率、
●シンプルで効率的なBeamage-3.0ソフトは非常にわかりやすく便利な機能を搭載
2D、3DおよびXYプロファイル、バックグラウンド除去機能、独自の活性化機能、ガウス関数でのガウシャンビームフィッティング、セミ・ロググラフ
●外部トリガでパルスレーザに同期可能

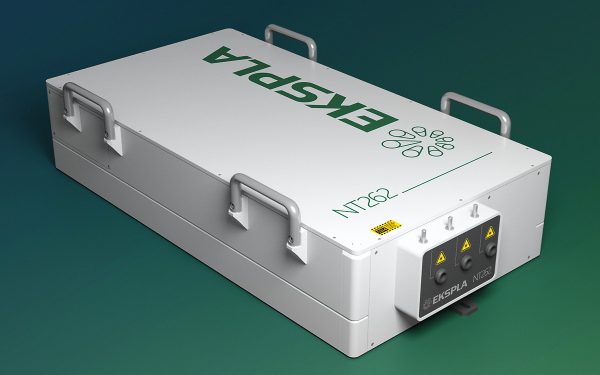

ユニークな狭いライン幅で高繰返しのOPOを高度に集積した一体型。紫外域から中赤外域までギャップの無いハンズフリー波長チューニング可能。
10kHzの高繰返しにて波長可変できるので、迅速に実験データを取得することが出来、しかもライン線幅が短いので狭いライン線幅を必要とする応用LIF等に最適。エネルギーもパワーも高い安定性が有り信頼性の高いレーザ。
●波長チューニングレンジ:210~2600nm
●パルスエネルギー/平均出力:70μJ / 700mW
●パルス繰返し:10kHz
●パルス幅: 7ns
●線幅: 1.5cm-1

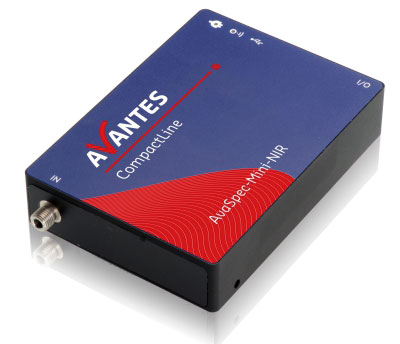

InGaAs 256リニアディテクターと高感度光学ベンチを高度に集積し、ダイナミックレンジ(7500:1)の高パフォーマンスを実現。温度安定性に優れOEM 組込でも信頼性が高く食品の分析、産業用リサイクル用分光等に最適。
●露光時間:最小10μs
●高S/N : 5000:1
●波長域: 900~1750nm
●サイズ:95x68x20mm, 185g
*AvaSpec-Mini-4096CL (200-1100nm)

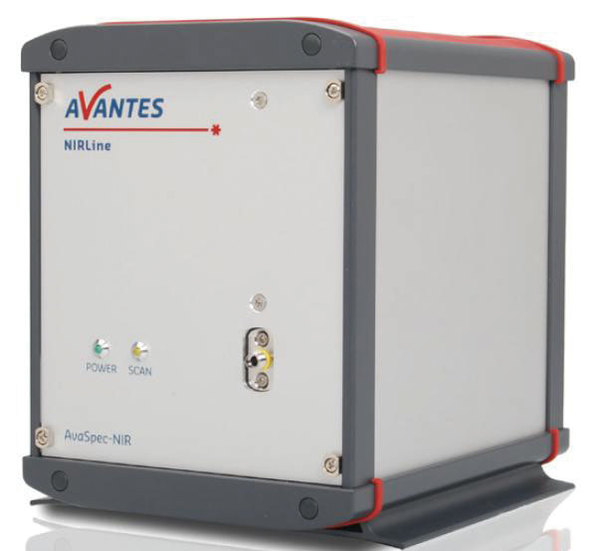

PC (Windows) から簡単に操作・制御・データ保存でき、簡単に高分解能計測が可能
●NIR, MIR域でも高分解能計測が可能
●測定波長域 / 光学バンドパス:200~1100nm ( UV ) / 0.2nm
220~540nm ( Blue ) / 0.05nm
800~2600nm ( IR ) / 0.5nm
1500~6300nm ( MIR ) / 3nm
●波長精度:±0.1nm ( UV, Blue ), ±0. 2nm ( IR, MIR )
●グレーティング回転方式で高速にスキャン、スキャンレート: 6Hz
●ファイバー入力 ( SMA, FC/PC, FC/APC ) オプション
●コンパクトデザイン、経済的

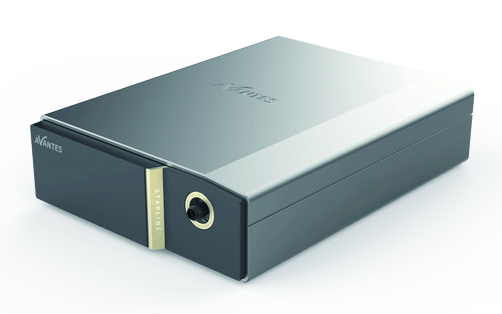

AvaThinfilmは、光の干渉を利用した薄膜の膜厚測定方式で、非接触でリアルタイムの測定が可能。(ファイバー入射型分光器利用の膜厚測定)分光器、重水素ハロゲン光源、反射プローブ等の構成で薄膜で起こる干渉パターンと、試料の物性値から膜の厚みを計測。非常に低価格なので気軽に使用できる。
本体はファイバー入射型分光器なので、他の光計測に利用できる。
特長
●非接触でリアルタイムに計測
●10nm~50μm の膜の厚みを計測
●測定分解能:1nm
●レジスト、酸化膜、機能性フィルム等
●分光器としての用途に使用できる
●専用のソフト(AvaSoft-ThinFilm)に一般的なマテリアルやコーティング材料の物性値がデータベース化されており、選択して使用可能。
サーモエレクトリック型InGaAs ペルチェ冷却ディテクタは、環境に左右されずに-25℃まで冷却でき、ノイズが飛躍的に削減し光の少ない環境下での計測や蛍光計測、品溶液中の水分量計測、プラスチックの成分分析、太陽光発電用モニターの発光測定等に対応。EVOシリーズなのでUSB3.0超高速通信、LAN経由1GbpsETH直接遠距離伝送、多メモリ保存、多チャンネル構築等も実現。
●波長レンジ:1000~2500nm
●サーモエレクトリック冷却高感度光学ベンチ(F:100mm, NA: 0.13)
●最短露光時間:10μs
●低ノイズ、高S/N (4000:1)
1 ペアでファイバからの光信号と電気信号の変換が自在に可能で、プラズマ物理実験のデータ収集、高電位機器信号の伝送と制御、高画質映像の伝送、過酷なEMI 環境下での正確なノイズフリー信号伝送等に最適。

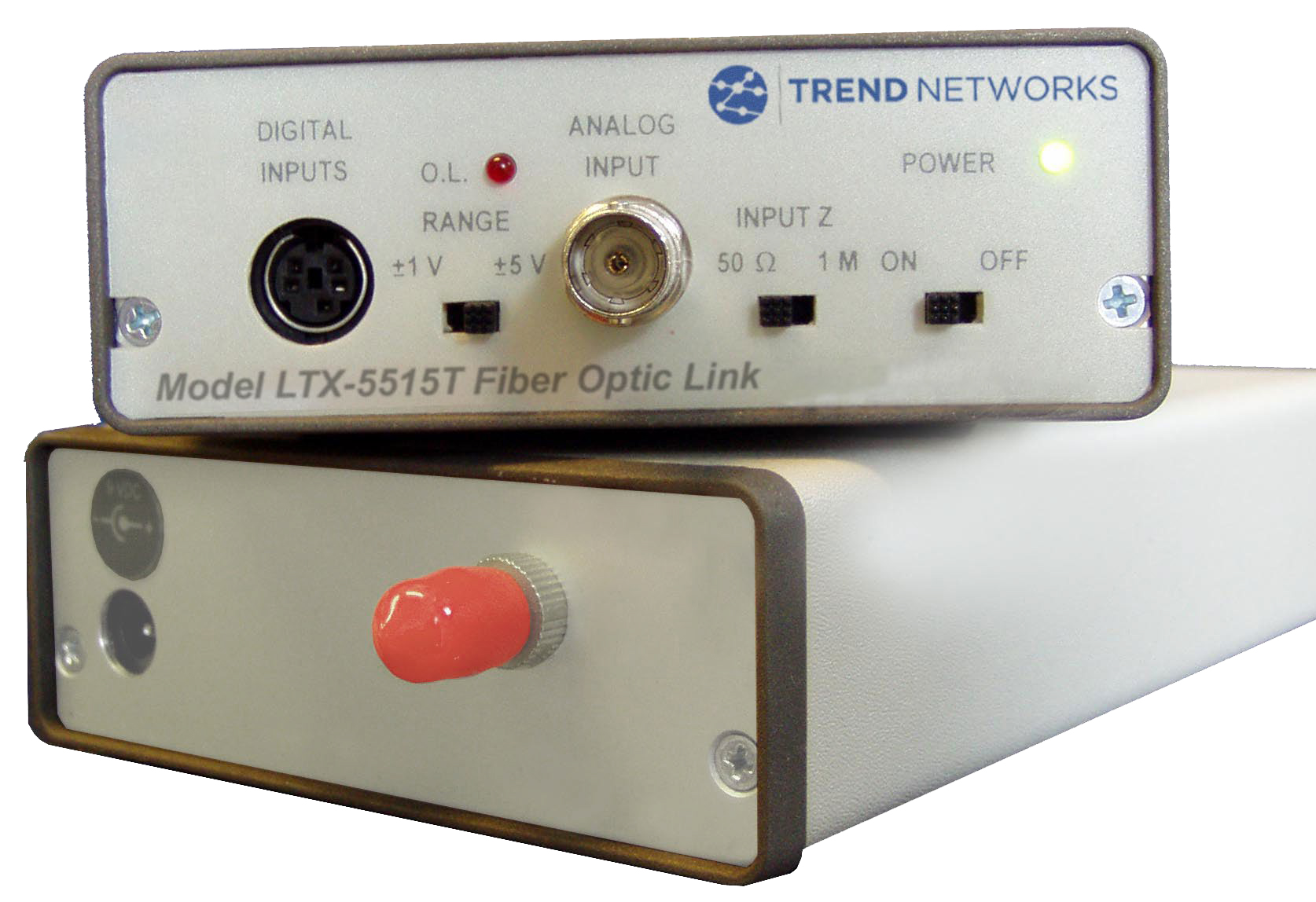

LTX-5515(T) は1 アナログ・最大4 デジタルch 信号を光ファイバを介して正確に伝送する。アナログデータはDC~ 25MHz, 最大48Mb/s でデジタル化され、毎秒2 ギガビットで伝送し、レシーバ(R) はデジタルデータを収録し光信号として正確に再現することが出来る。
●アナログ入力: ±1V または ±5V
●@1310nm シングルモード光ファイバーで最大10km
●@850nm マルチモード光ファイバーで最大250m
LTX-5525 は16 チャンネルのTTL 信号をシングルモードファイバーで多重送信でき、遠く離れた場所に高速でデジタル伝送出来る。

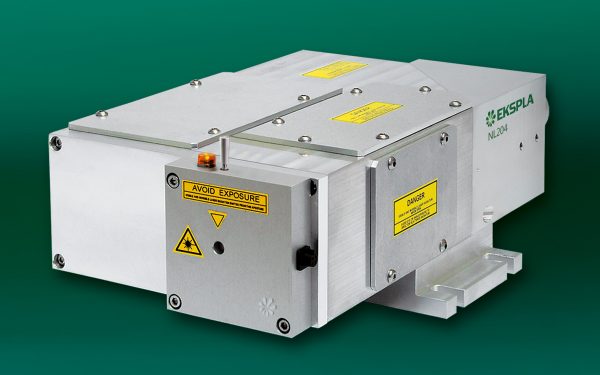

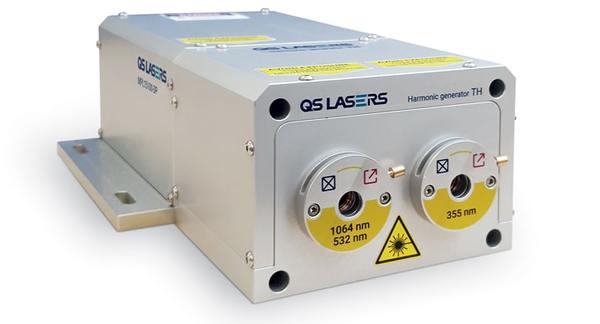

高調波によりUV域まで対応出来る高安定性のナノ秒レーザ。空冷ダイオード励起で長時間メンテナンスフリー。深堀加工、透明材料内部加工、マイクロマシニング、リモートセンシング等最適。
●最大繰返し周波数 :<2500Hz
●最大パルスエネルギー :4mJ@1064nm, 1000Hz
300μJ@532nm, 2500Hz
200μJ@355nm, 2500Hz
600μJ@266nm, 1000Hz
200μJ@213nm, 1000Hz
●パルス幅:7~10ns
BLU(無線)
● 一体型なので較正コストがこれまでの1/2
● 300μW~100kW のパワーを計測
● ワイヤレス通信で30m離れた場所まで受信可能
● 有線通信と同等の高精度・高性能
● 長寿命バッテリー(5 日継続して使用可能)
integra
●オールインワン検出器
●直接USBからPC接続し、USB出力又はRS-232出力を選択可能
●高パフォーマンスな計測(pW ~ kW, fJ ~ J)が可能
●ラボ用、OEM用などにも最適
●万能タイプモニタ
●キャリブレーションが1度で済み経済的
●外部トリガで測定結果をレーザーに同期できる

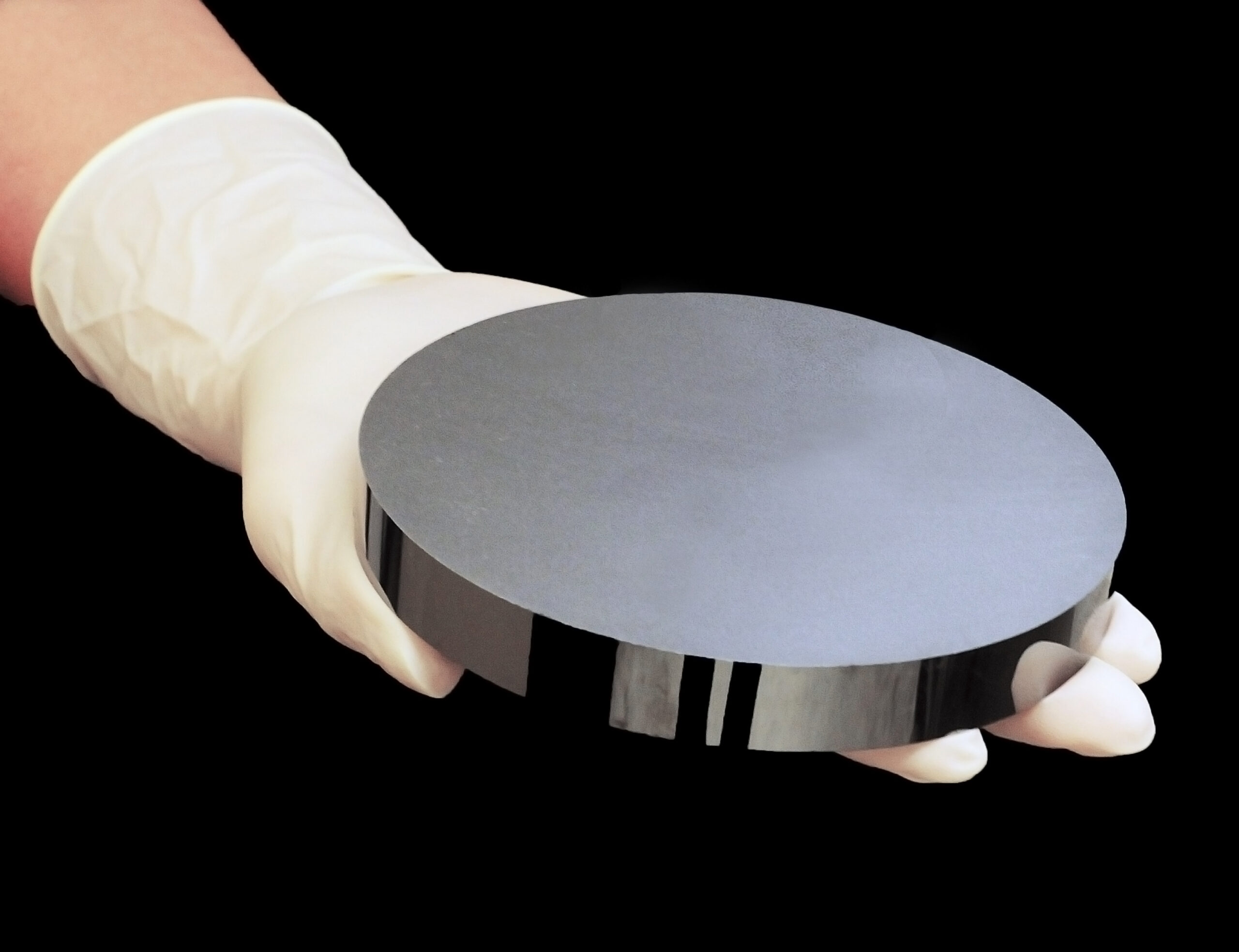

Geに代わる材料として開発されたカルコゲナイドガラス素材は画期的なIRレンズ材料で、熱特性が強化され焦点距離の長い高感度型はセンサ用として応用が期待される。Black Diamond™は全て直径120mmのブール状に作成され、素材のままで供給、研磨したりガラスモールド技術によりIRレンズに成型、或いは赤外線光学システムと熱画像アセンブリーによりIRカメラ等に組み込む等、各種の応用に利用可能。
正確に手軽に可視~近赤外域のCW又はモードロックレーザのビーム出力を高精度で安定化させ、減衰や出力コントロールも可能。50kHz以上のパルスレーザにも使用できる。USB標準制御、GPIBオプション。
●425~1700nm広い波長帯域
●最大入力:4W
●レーザビーム出力を0.025%まで安定化
●レーザビーム出力を40:1の精度で調整・制御
●ノイズをDC~5kHzまで削減
●透過率:85%
近赤外域~中赤外域のレーザ、LED、IR光源の観察、ビーム調整・検査や光ファイバーのアライメント用、また写真加工や通信用等にモノクロイメージで可視化できる便利な道具。高波長分解能でレンズを1xと 2xに付け替える事により倍率を変更できる。焦点距離も変えられる高性能型。
●高解像度:60 LP/mm
●波長域:350~ 2000nm, 350~1700nm, 350~1300nm
●35時間連続使用が可能

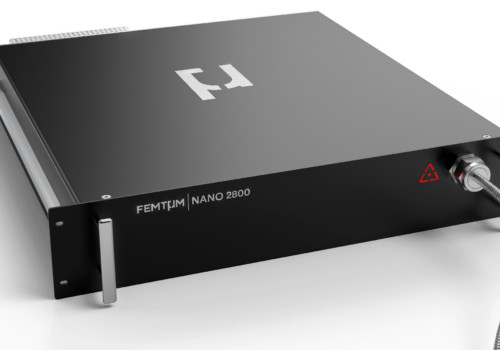

3μm周辺はポリマー等の吸収バンドが有り、レーザ物質相互作用が強いので、産業用のアプリケーションに最適である。
●OHバンド(~3000 nm)とCHバンド(~3300 nm)にわたって、高い安定性と再現性で1秒以内に波長チューニング
●波長: 3~3.4μm可変 / 2.8µm
●パルス幅:500fs以下
●最大平均出力:500mW
●パルス繰り返し:35MHz以下
●ビーム品質:M2<1.3
空冷フェムト秒レーザパルスをパルスコンプレッサーで極短パルス化し、最新オートコリレータでパルス幅を計測するダイナミックデモに注目!高出力&高エネルギーフェムト秒レーザ、微細加工に最適なUV50Wフェムト秒レーザ、波長可変OPA、3光子励起顕微鏡用フェムト秒レーザをご紹介。高解像度・高速SLMのデモ。LD励起波長可変ナノ秒レーザ、高安定万能型CMOS分光器、高性能マイクロレーザ、IRカメラ等を展示。
1 筐体内に全てを組込み可能なフェムト秒レーザ。パルス・オン・デマンドやBiBurst機能により金属・セラミックス・ガラス等の微細加工に最適。I-OPAによりフレキシブルに波長可変。
●パルス幅:190fs〜20ps可変
●最⼤パルスエネルギー:2mJ
●最⼤出⼒:120W(IR), 50W(UV)
●繰返し周波数:シングルショット~10MHz
●⾼調波:515/343/257/206nm(⾃動)
100fsを実現し高パルスエネルギーで高平均出力のフェムト秒レーザで、理科学応用にも研究開発・産業用途にも最適。熱的に安定したシールド設計。パルス・オン・デマンド機能とBiBurstオプションで更に高度な加工を実現。
●最大平均出力20W
●最大パルスエネルギー4mJ
●パルス幅100fs~20ps可変
●パルス繰返しシングルショット~1MHz
●直付け高調波(515/343/257/206nm)
●-HP:190~16000nm
●-NEO-HP(-ONE):高調波内蔵一体型
●-F:近赤外短パルス25~100fs
●-ONE:1350~16000nm
●-Twins:2波長独立可変
●-MIR:<100fs, 2500~15000nm
●-VIS:< 50fs@450~900nm
●-N:ノンコリニア型<30fs,530~900nm
●-PS:狭帯域ピコ秒型<3ps,20cm-1
データ処理・評価機能により超短パルスレーザの保守管理にも最適。
・測定パルス幅5fs-40ps (NX), 20fs-500ps (SM2000)
・波長域200nm-12μm
独自LCOS技術とアナログドライブ技術によりリップルの無い安定した位相制御が超高速で可能。
●超高速応答:UHSPモデル:≤0.6ms@532nm
HSPモデル:≤1.0ms@532nm
●高速PCIeコントローラ
●波長範囲:488nm~1650nm
●解像度:1024x1024ピクセル
波面整形、体積イメージング、光ピンセット、レーザ加工・通信等
各種の産業用レーザに追加統合させ、短パルスを圧縮して極短パルスを生成し、超短パルスレーザに変換するすることが出来るパルスコンプレッサーモジュル。先ずスペクトルを拡げて、次に時間的圧縮を行うという2ステップを組合せて、1筐体内でマルチパスコンプレッシングを行う事が出来る非常に堅牢な産業用グレードの技術。
●最大15倍に圧縮 (<45 fs)
●入力エネルギー:1μJ~200μJ
●100W以上の平均出力に対応
●安定した24/7操作
●能動光学素子や機械的に作動する機器は不使用
●メンテナンスフリー
●ダストや振動などの酷い環境下でも稼働
●透過率>90%
■研究開発・・超高速ポンププローブ分光、深紫外高調波、アト秒パルス生成、超赤外放射生成、走査型近接場光顕微鏡
■顕微分光・・非線形顕微分光、2光子顕微分光、CARS顕微分光、3光子顕微分光
■材料加工・・表面ナノ・マイクロ構造構築、レーザーリソグラフィー、マルチフォトン重合
コンパクトながら高速で高パフォーマンスが得られ、OEM 組込み用や各種研究用、あらゆる分野の多彩なアプリケーションに使用出来る次世代用万能型。最先端のオートメーション技術の工場で生産される為、優れた再現性が得られ個々の品質安定性・信頼性が高く、簡単に各種の機器やシステムにスムーズに組込み・統合。特にサイズやフレキシブルさが要求される場合に最適。
●最新CMOS センサ制御(2K-2048 / 4K-4096 ピクセル)
●最新光学ベンチ( NEXOS Bench, F=75mm)
●波長分解能: 0.05~21.3nm (Grating とSlit sizeによる)
●露光時間: 9μs ~ 30s
●迷光: <0.1%~1%
●s/n: 375 : 1 (2K), 365 : 1 (4K)
●ダイナミックレンジ : > 4500 : 1
●計測の柔軟性(slit サイズの変更が可能)
●寸法: 105 x 80 x 20mm, 277.5g
●波長域: 190 ~ 1100nm
★VARIUSはUSB3.0 高速・高波長分解能・万能型の最新CMOS分光器
●高繰返し型FL1:8W@60~100MHz, 1035nm
●高出力・高エネルギー型FL2:20W, 0.5μJ@40MHz,1030nm
●ショートパルス型FL2-SP:<50fs, 4W@10MHz, 1030nm
●高出力安定性:<0.5%rms
●最大パルスエネルギー:6nJ~0.5μJ
●CEP安定化オプション
●HG-FLINT内蔵オプション(FL2)
●外部信号同期オプション
自社製IRレンズを使用したIRカメラで広いスペクトルレンジにより、LWIRカメラ又はMWIRカメラでは感知出来ない物をイメージングすることが可能。また特殊レンズ設計により、異なる波長に対して再フォーカスが不要なので、マルチスペクトルに対応出来る。しかも非冷却なので小型で取扱いが容易。
●波長レンジ:2~12μm
●画像解像度: 640 x 480 pixels, 17µm Pixels
●標準焦点距離: 19mm, F/1.1 レンズ
●フレームレート:30fps (60fps and 9fps オプション)
●ビデオ出力:CameraLink (USB3.0)
●USB接続、GUI ソフトウェア
●サイズ:50x50x75mm, 500g以下
■くすぶり検出、熱と炎の検出、長距離からの検出など
先進的非線形分光用に開発されたフェムト秒レーザ光源。3光子イメージングに欠かせない生物学的透明ウインドウ1.3μmと1.7μmを両対応可能。
●深部イメージング用一体型
●多波長チューニング(1250nm~1800nm)
●全自動波長チューニングとGDDコントロール機能
●高安定μJパルスエネルギー、長時間出力安定性
●パルス繰返し:シングルショット~2MHz
●パルス幅:<50fs@1300nm
マッチ箱サイズ・低価格高性能CW マイクロレーザ。超低ノイズ、高ビーム品質のターンキーレーザで量子ドット・ラマン分光・LIBS・蛍光イメージング等応用、装置組込み対応。
●波長:405〜1550nm
●出力:20mW〜500mW
●単一モード(SLM)有
●ドライブ回路・温調機能搭載、密閉構造オールインワンモノリシックデザイン
多波長レーザ は4波長を独立発振でき、フローサイトメトリー等に最適
汎用性に優れフレキシブルなデザインの万能型で、コンパクトでプラグアンドプレイ搭載の高速・高性能・高品質の次世代型分光器。最新のCMOS イメージセンサ (2048-2k / 4096-4k)を採用したCMOS ディテクタ型の次世代進化型
●コンパクト、プラグアンドプレイデバイス
●CMOS制御 (2048-2k / 4096-4k)
●高速計測・データ処理 (USB3.0)5Gbps
●機器や産業用システムへシームレスに統合
●計測の柔軟性(slitサイズの変更が簡単)
●s/n: 375 : 1
●露光時間: 最小9μs~30s
●F=75mm の光学ベンチ
●迷光:<0.1%
●ダイナミックレンジ :> 4500 : 1
●波長域:190~1100nm
COMSセンサ方式のカメラとUSB3.0採用のビーム診断Beamage-4Mは、高速で高解像度なプロファイルが可能。
●高解像度:どんな小型ビームでも正確なプロファイル測定が可能 4.2メガピクセルの(Beamage-4M)
●広エリアセンサ:11.3 x 11.3mm (Beamage-4M), 超大型センサ:20.5 x 20.5mm (Beamage-4M-FOCUS)
●ISO 準拠D4σ 倍率定義、図心、楕円率、
●シンプルで効率的なBeamage-3.0ソフトは非常にわかりやすく便利な機能を搭載
2D、3DおよびXYプロファイル、バックグラウンド除去機能、独自の活性化機能、ガウス関数でのガウシャンビームフィッティング、セミ・ロググラフ
●外部トリガでパルスレーザに同期可能
ユニークな狭いライン幅で高繰返しのOPOを高度に集積した一体型。紫外域から中赤外域までギャップの無いハンズフリー波長チューニング可能。
10kHzの高繰返しにて波長可変できるので、迅速に実験データを取得することが出来、しかもライン線幅が短いので狭いライン線幅を必要とする応用LIF等に最適。エネルギーもパワーも高い安定性が有り信頼性の高いレーザ。
●波長チューニングレンジ:210~2600nm
●パルスエネルギー/平均出力:70μJ / 700mW
●パルス繰返し:10kHz
●パルス幅: 7ns
●線幅: 1.5cm-1
InGaAs 256リニアディテクターと高感度光学ベンチを高度に集積し、ダイナミックレンジ(7500:1)の高パフォーマンスを実現。温度安定性に優れOEM 組込でも信頼性が高く食品の分析、産業用リサイクル用分光等に最適。
●露光時間:最小10μs
●高S/N : 5000:1
●波長域: 900~1750nm
●サイズ:95x68x20mm, 185g
*AvaSpec-Mini-4096CL (200-1100nm)
PC (Windows) から簡単に操作・制御・データ保存でき、簡単に高分解能計測が可能
●NIR, MIR域でも高分解能計測が可能
●測定波長域 / 光学バンドパス:200~1100nm ( UV ) / 0.2nm
220~540nm ( Blue ) / 0.05nm
800~2600nm ( IR ) / 0.5nm
1500~6300nm ( MIR ) / 3nm
●波長精度:±0.1nm ( UV, Blue ), ±0. 2nm ( IR, MIR )
●グレーティング回転方式で高速にスキャン、スキャンレート: 6Hz
●ファイバー入力 ( SMA, FC/PC, FC/APC ) オプション
●コンパクトデザイン、経済的
AvaThinfilmは、光の干渉を利用した薄膜の膜厚測定方式で、非接触でリアルタイムの測定が可能。(ファイバー入射型分光器利用の膜厚測定)分光器、重水素ハロゲン光源、反射プローブ等の構成で薄膜で起こる干渉パターンと、試料の物性値から膜の厚みを計測。非常に低価格なので気軽に使用できる。
本体はファイバー入射型分光器なので、他の光計測に利用できる。
特長
●非接触でリアルタイムに計測
●10nm~50μm の膜の厚みを計測
●測定分解能:1nm
●レジスト、酸化膜、機能性フィルム等
●分光器としての用途に使用できる
●専用のソフト(AvaSoft-ThinFilm)に一般的なマテリアルやコーティング材料の物性値がデータベース化されており、選択して使用可能。
サーモエレクトリック型InGaAs ペルチェ冷却ディテクタは、環境に左右されずに-25℃まで冷却でき、ノイズが飛躍的に削減し光の少ない環境下での計測や蛍光計測、品溶液中の水分量計測、プラスチックの成分分析、太陽光発電用モニターの発光測定等に対応。EVOシリーズなのでUSB3.0超高速通信、LAN経由1GbpsETH直接遠距離伝送、多メモリ保存、多チャンネル構築等も実現。
●波長レンジ:1000~2500nm
●サーモエレクトリック冷却高感度光学ベンチ(F:100mm, NA: 0.13)
●最短露光時間:10μs
●低ノイズ、高S/N (4000:1)
1 ペアでファイバからの光信号と電気信号の変換が自在に可能で、プラズマ物理実験のデータ収集、高電位機器信号の伝送と制御、高画質映像の伝送、過酷なEMI 環境下での正確なノイズフリー信号伝送等に最適。
LTX-5515(T) は1 アナログ・最大4 デジタルch 信号を光ファイバを介して正確に伝送する。アナログデータはDC~ 25MHz, 最大48Mb/s でデジタル化され、毎秒2 ギガビットで伝送し、レシーバ(R) はデジタルデータを収録し光信号として正確に再現することが出来る。
●アナログ入力: ±1V または ±5V
●@1310nm シングルモード光ファイバーで最大10km
●@850nm マルチモード光ファイバーで最大250m
LTX-5525 は16 チャンネルのTTL 信号をシングルモードファイバーで多重送信でき、遠く離れた場所に高速でデジタル伝送出来る。
高調波によりUV域まで対応出来る高安定性のナノ秒レーザ。空冷ダイオード励起で長時間メンテナンスフリー。深堀加工、透明材料内部加工、マイクロマシニング、リモートセンシング等最適。
●最大繰返し周波数 :<2500Hz
●最大パルスエネルギー :4mJ@1064nm, 1000Hz
300μJ@532nm, 2500Hz
200μJ@355nm, 2500Hz
600μJ@266nm, 1000Hz
200μJ@213nm, 1000Hz
●パルス幅:7~10ns
BLU(無線)
● 一体型なので較正コストがこれまでの1/2
● 300μW~100kW のパワーを計測
● ワイヤレス通信で30m離れた場所まで受信可能
● 有線通信と同等の高精度・高性能
● 長寿命バッテリー(5 日継続して使用可能)
integra
●オールインワン検出器
●直接USBからPC接続し、USB出力又はRS-232出力を選択可能
●高パフォーマンスな計測(pW ~ kW, fJ ~ J)が可能
●ラボ用、OEM用などにも最適
●万能タイプモニタ
●キャリブレーションが1度で済み経済的
●外部トリガで測定結果をレーザーに同期できる
Geに代わる材料として開発されたカルコゲナイドガラス素材は画期的なIRレンズ材料で、熱特性が強化され焦点距離の長い高感度型はセンサ用として応用が期待される。Black Diamond™は全て直径120mmのブール状に作成され、素材のままで供給、研磨したりガラスモールド技術によりIRレンズに成型、或いは赤外線光学システムと熱画像アセンブリーによりIRカメラ等に組み込む等、各種の応用に利用可能。
正確に手軽に可視~近赤外域のCW又はモードロックレーザのビーム出力を高精度で安定化させ、減衰や出力コントロールも可能。50kHz以上のパルスレーザにも使用できる。USB標準制御、GPIBオプション。
●425~1700nm広い波長帯域
●最大入力:4W
●レーザビーム出力を0.025%まで安定化
●レーザビーム出力を40:1の精度で調整・制御
●ノイズをDC~5kHzまで削減
●透過率:85%
近赤外域~中赤外域のレーザ、LED、IR光源の観察、ビーム調整・検査や光ファイバーのアライメント用、また写真加工や通信用等にモノクロイメージで可視化できる便利な道具。高波長分解能でレンズを1xと 2xに付け替える事により倍率を変更できる。焦点距離も変えられる高性能型。
●高解像度:60 LP/mm
●波長域:350~ 2000nm, 350~1700nm, 350~1300nm
●35時間連続使用が可能

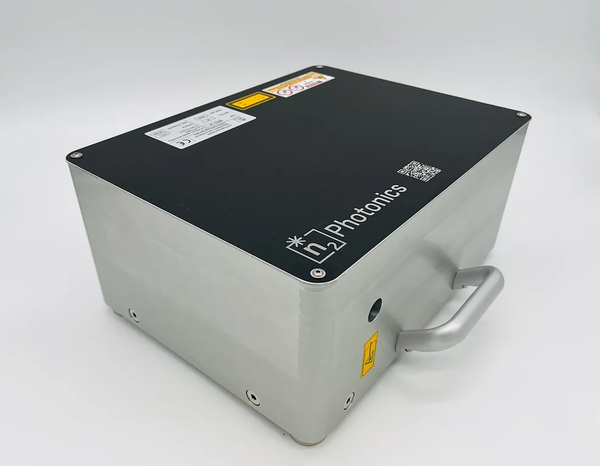

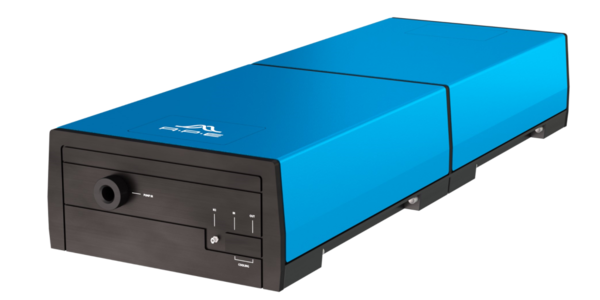

3μm周辺はポリマー等の吸収バンドが有り、レーザ物質相互作用が強いので、産業用のアプリケーションに最適である。
●OHバンド(~3000 nm)とCHバンド(~3300 nm)にわたって、高い安定性と再現性で1秒以内に波長チューニング
●波長: 3~3.4μm可変 / 2.8µm
●パルス幅:500fs以下
●最大平均出力:500mW
●パルス繰り返し:35MHz以下
●ビーム品質:M2<1.3
