レンズ設計・製造展 L-21

（株）清原光学

  • 出展のみどころ

    光学測定ソリューションとして、８インチ干渉計、1インチ干渉計、干渉計再生サービスをはじめ、干渉計ビームエクスパンダとステッチング技術や独自のFナンバーによる干渉計用球面原器、大口径面や非球面に対応するCGH製作を出品し、クリスタル光学ブースにも出展をしています。昨今は、光通信機の開発にも着手し、宇宙通信分野へ参画しております。
    また、中央精機、菱光社と共同で非球面ヌルミラー干渉計を出展します。非球面レンズを光計測することで、レンズのスピード全数検査に対応し、フィードバックから歩留まり向上、設計改善に必要なデータが取得できます。
    清原光学は、1949年の設立依頼、研究開発用光学部品の設計、開発、光学部門のコンサルティング全般などの実績を持つ総合光学メーカーです。どうぞ、お気軽にお問合せください

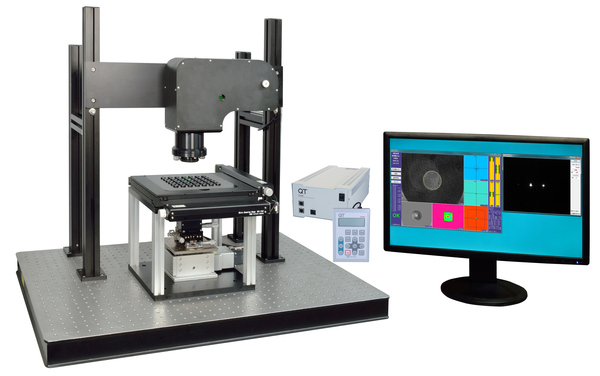

  • 非球面ヌルミラー干渉計　ANI-Z1

    非球面レンズの高速透過波面測定器登場！1秒／個 ※実測時間

    ◼️量産レンズの歩留向上に！
    ◼️不良・試作レンズの解析に！
    ◼️MTFで計測できないレンズの測定に！

    本展示会では、中央精機㈱・㈱菱光社と共同出展しております。

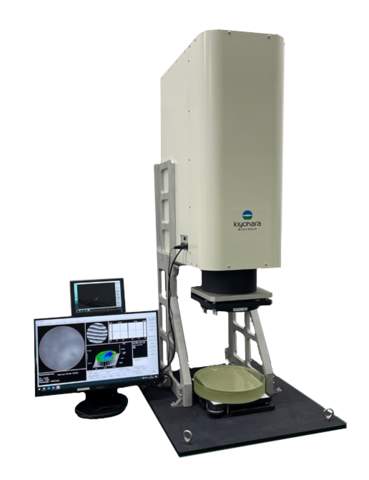

  • キャリアフリンジ法８インチレーザーフィゾー干渉計

    平面度測定をキャリアフリンジ法の特徴を生かして測定する縦型干渉計です。

    【干渉計本体を縦型に設置】
    ８インチ（Φ200mm）サイズのサンプルの平面度測定が可能で、縦型に設置することにより作業効率が向上します。

    【振動に強いため除振定盤が不要】
    キャリアフリンジ法の採用により測定中の振動の影響を受けにくいため加工現場に設置が可能です。

    【リアルタイム測定】
    キャリアフリンジ法を用いることで連続測定が可能になり、サンプルの測定結果をリアルタイムで見ることが可能です。

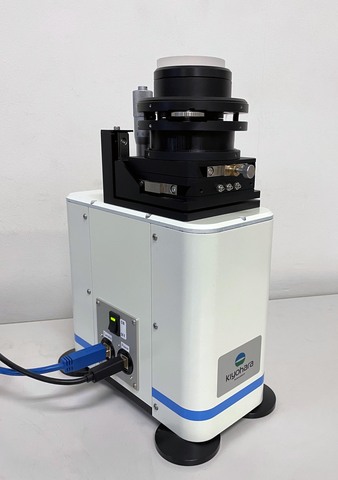

  • 1インチ干渉計

    生産現場での小型レンズ検査に最適です！

    ■口径φ1インチ　フィゾー型小型干渉計　（光源　半導体レーザー637nm)
    ■参照レンズ　　平面原器、球面原器　
    ■干渉縞解析ソフト　Koptwave (オプション）

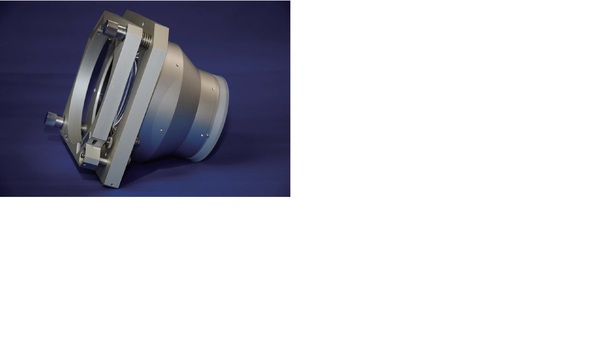

  • 干渉計用ビームエクスパンダー

    お持ちのレーザー干渉計にオプションで利用でき、測定範囲を拡大することが可能です。拡大径に応じて、BE150、BE200、BE300のラインナップを取りそろえ、カスタマイズによる任意のサイズでの製造も可能です。

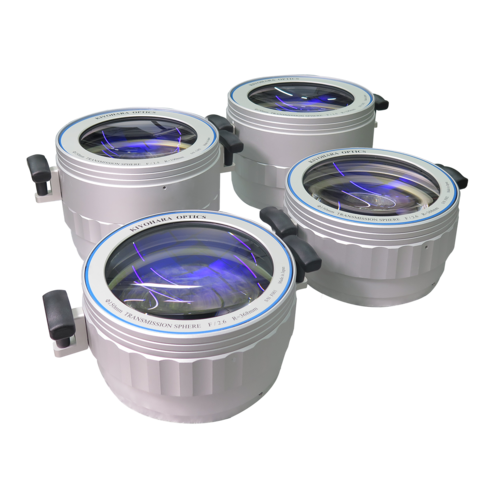

  • 干渉計用６インチ球面原器

    既存のラインナップに無いｆナンバーの6インチ球面原器を製作いたします。ご希望の曲率半径、測定有効径をお知らせください。
    当社では、設計、製造、組立、調整を一貫して行うことにより、ご要望の仕様にお答えいたします。

  • 干渉計用ステッチング機構及びソフトウェア

    　生産現場で活用されている干渉計に、測定面の干渉計測を担保する精度で回転させる機構と、回転して取得した複数の縞画像をステッチング（合成）することにより、より大きなサイズの面形状を測定できます。
    　既存設備を利用しながら最小限のコストにより機能アップさせることが可能になります。

  • 干渉計再生サービス

    お手持ちの干渉計を再生いたします。
    ・清原光学が独自開発した解析装置Koptwaveを後付いたします。
    ・古くなった干渉計のレーザー光源の交換を行います。
    ・サンプル保持治具の製作を行います。

    清原光学のノウハウから、お客様の干渉計測をサポートいたします。
