  • 出展のみどころ

    『マイクロファクトリー』をテーマに、省スペース・省資源・省コストを追求した環境にやさしい製品を提供いたします。
    半導体・オプトロニクス・ＭＥＭＳ・様々な分野において、環境に配慮した、多品種・少量生産ニーズにお応えする装置開発を展開しております。弊社の得意技術を十分に生かせる分野でお手伝いさせていただきます。新製品としてデスクトップサイズの『自動外観検査装置』を出展いたします。

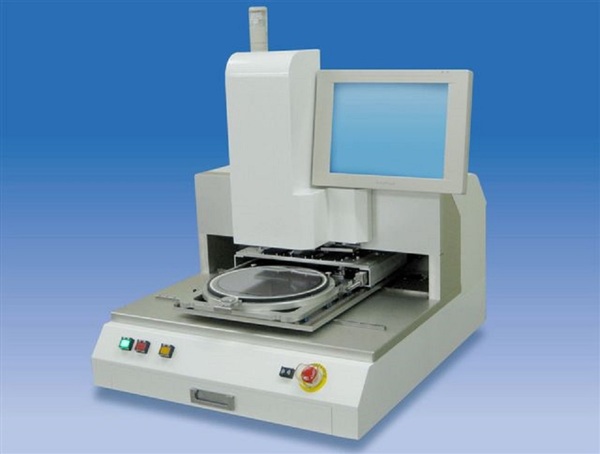

  • チップ自動外観検査装置

    顕微鏡検査の自動化を身近なものに！
    デスクトップサイズに本格検査機能を集約した画像処理検査装置
    ●W1060mm×D600mm×H730mmのデスクトップサイズに本格検査機能集約
    ●ミクロン精度の作業が可能な高剛性プラットホームと顕微鏡レベルの画像検査装置の合体により欠陥を
    高精度に検出
    ●検査画像処理には、20年以上実績のエンジン最新版を搭載
    　100種以上の視覚的アプリで様々な検査
    　主な検査ツール：学習機能・クラック検出・マルチ画像検査・ぼかし画像との比較
    ●オートフォーカス機能で高低差のあるワークも瞬時に最適な画像を取得
    ●判定後のOK・NGの見直し機能搭載
    ●自動作成されたマップデータは弊社チップソータと連携

  • マイクロハンドチップソーター

    マニピュレータハンドによる微細脆弱チップ用オートマチックソーター。 ＭＥＭＳ、微小光学チップ、化合物半導体に最適なチップソーターです。塗布軸を搭載すればダイボンダーとしても対応可能な装置。
    ●把持荷重がコントロール出来、チップダメージを軽減します
    ●ピックアップ時の不具合を（チッピング・汚れ）を解消します
    ●高速画像処理による高精度な自動アライメント機能を搭載したオートマチックソーター
    【実用例】マイクロレンズ・フィルター・プリズム等の選別及び組立て、LED・LDチップの選別及び組立て

  • 卓上現像・エッチング装置

    スプレー及びパドル現像が行なえる、小型卓上タイプのスピンデベロッパーです。 半導体、電子部品メーカーの他、薬品業界等で研究開発から生産まで幅広く使用頂いています。 ご予算、用途に応じてご用意していますので、カスタム品もご相談下さい。 同タイプでエッチング装置の製作も可能です。

  • マイクロマニピュレータシステム

    小部品を数グラムで把持、μmの位置決めが可能な装置です。 研究及び小ロット精密組立作業用に、各種モジュールの取り付けが可能です。 作業にあわせたカスタム対応可能です。 １ミクロン搭載可能なダイボンダーとして、解析用デジタル顕微鏡として多種多様に活用可能なシステムです。実装・解析分野で是非、ご活用ください。
    吸着搬送できないワークを対象に『つかむことに拘った』微細把持制御可能なマイクロハンドシステム
    【実用例】LD・LEDデバイス組立・マイクロレンズ組立・プリズム組立等

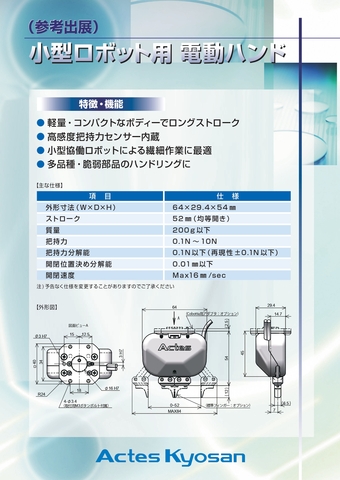

  • 小型ロボット用電動ハンド

    ❝つかむ❞に拘り
    ロボット用電動ハンドを開発しました。

    《特徴・機能》
    ●軽量・コンパクトなボディーでロングストローク
    ●高精度把持力センサーを内蔵
    ●小型協働ロボットによる繊細作業に最適
    ●多品種・脆弱部品のハンドリングに
