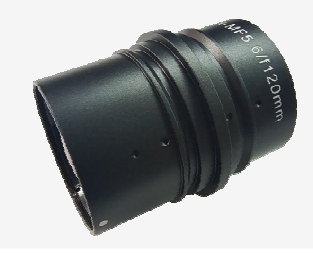

ラインスキャンレンズ F120

レンズ型番: F120-0.5X / F120-0.75X / F120-1.0X
焦点距離: 120mm/120mm/120mm
倍率: 0.5X/0.75X/1.0X
視野: 180mm/120mm/90mm
イメージサークル: 90mm/90mm/90mm
物体側作動距離: 331.5mm±0.5mm / 253mm±0.5mm / 213mm±0.5mm
像側作動距離: 151.6mm±0.5mm / 181.5mm±0.5mm / 212mm±0.5mm
共役距離: 539.1mm / 490.5mm / 481mm
ディストーション: <0.07% / <0.02% / <0.003%
物体面解像度: 0.011mm / 0.007mm / 0.0067mm
F/#: F5.6
波長範囲: 405nm～579nm
フランジ形状: V（Φ42）
サイズ: 56mm*Φ47mm

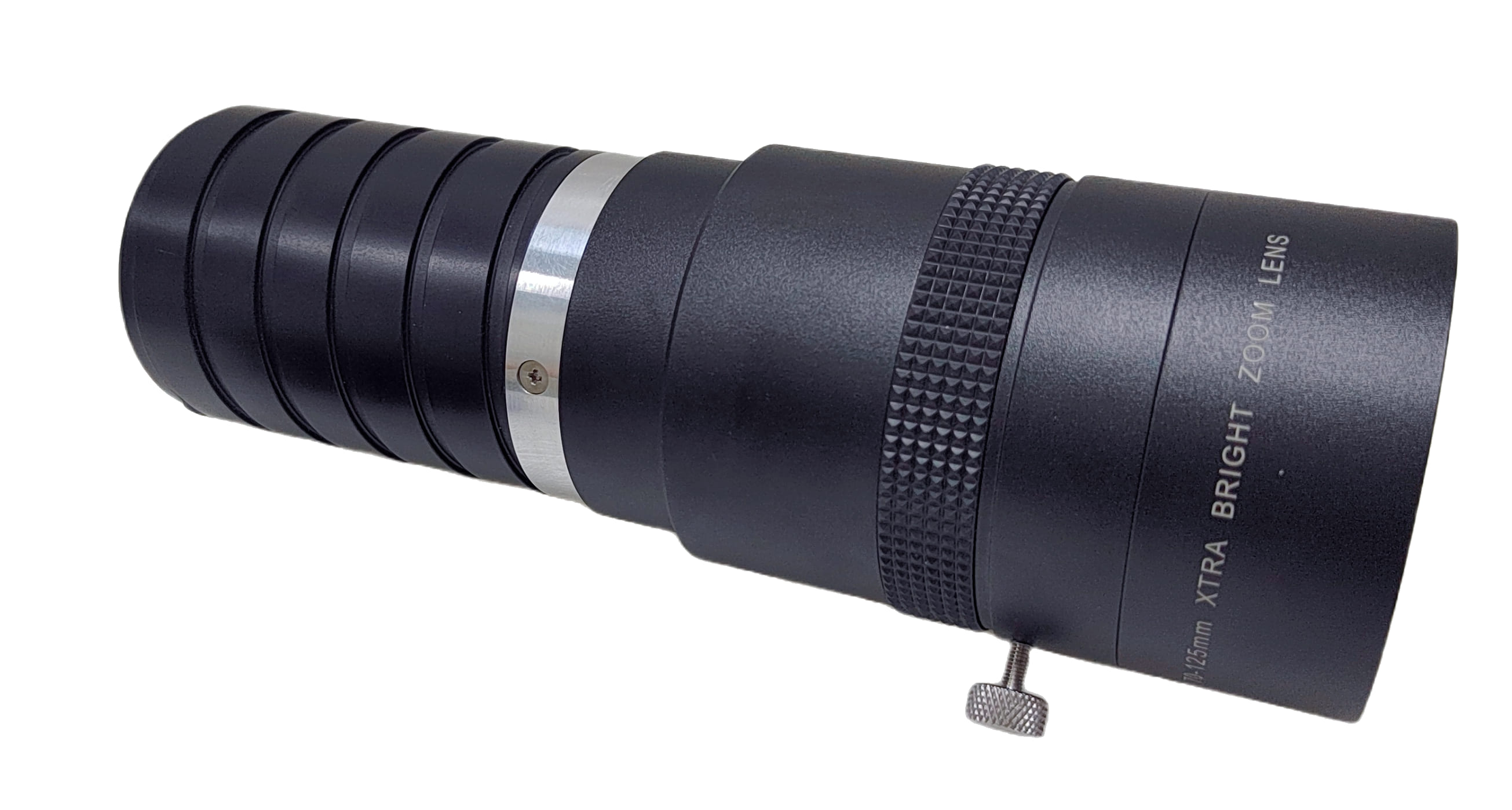

投射レンズ（ズーム式）

レンズ型番: ZP-F2.8
焦点距離: 70mm ～ 125mm
F/#: F2.8
波長範囲: 420nm ～ 650nm
フランジ形状: Φ52.4X12.7(1/2inch）/カスタマイズ可能
投射距離: 4000mm ～ 6000mm
パネル側作動距離: 61.5 ～ 63.5 (air)
サイズ: Φ62.75*180.9

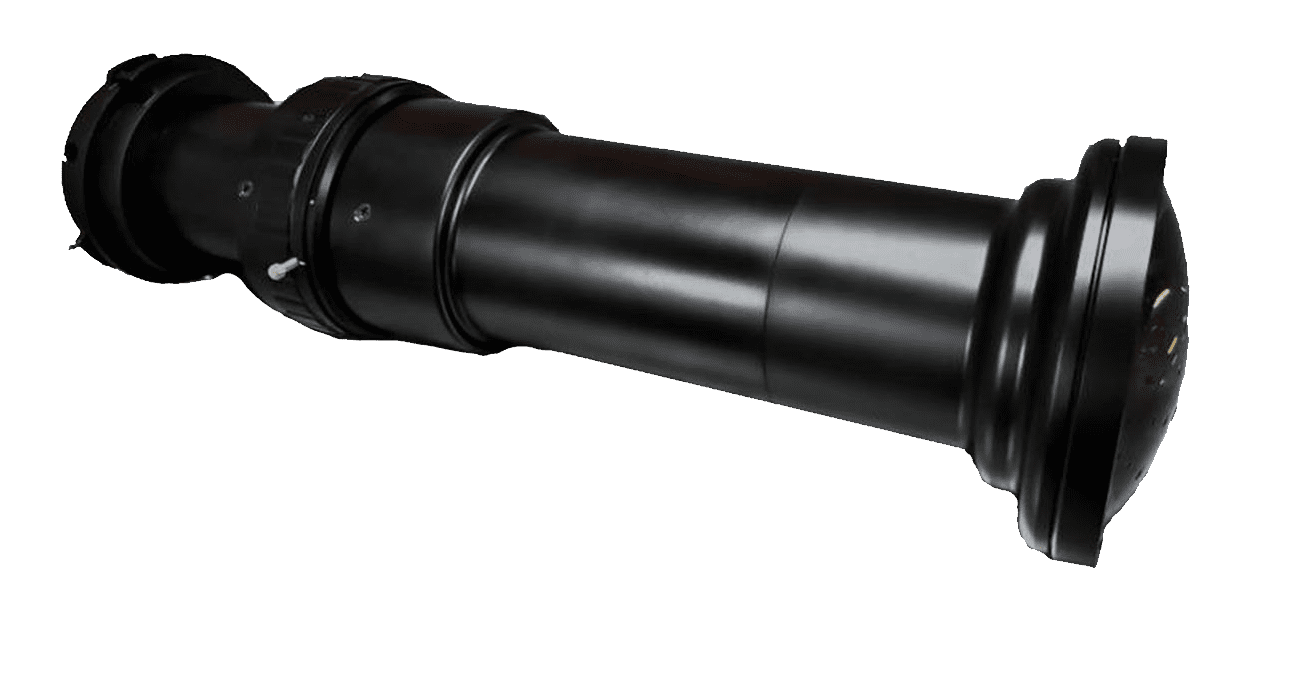

球面スクリーン用魚眼投射レンズ

レンズ分類: ストレートタイプ / 垂直タイプ
サイズ: Φ115*382.1 / Φ115*213.1*270.5
波長範囲: 420nm～680nm
イメージサークル (パネルサイズ) : Φ16.32mm
推奨球面スクリーンサイズ: 1.8-4.0 m
画角: 165°
マウント: Φ55/Φ45/カスタマイズ可能
バックフォーカス: 34.3mm (550nm) (空気換算長)
解像度（MTF）: >70% （＠50lp/mm 中心)
照度均一性: ＞90%

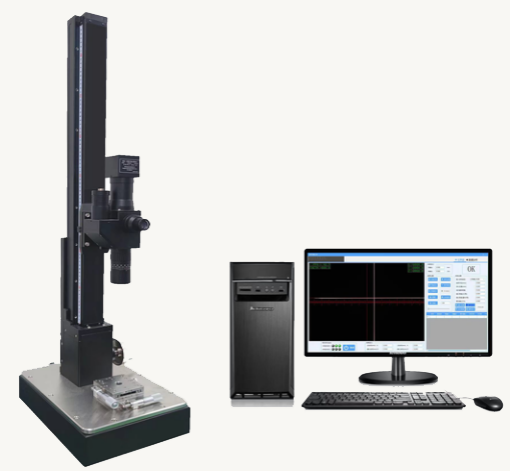

多機能レンズ検査装置 (ZDAF-II)

光学製品製造の分野で使用され，単レンズやレンズ組立時の反射による偏心検出アプリケーションとして最適です。
(1)レンズの偏心検出
(２)ユニットレンズの組立・調整・偏心検査
(３)単レンズ・レンズユニットの焦点距離検出
技術仕様:
被検レンズ曲率範囲： -８０00m～+８０00mm(偏心検査モード)
被検レンズの焦点距離測定範囲： ±400mm(焦点距離検査モード)
偏心測定精度： 1μm/1 秒(偏心検査モード)
測定精度： 0.3%～0.5%(焦点距離検査モード)
対物レンズ： F50mm, F100mm, F200mm, F400mm, F５00mm, F-１５0mm, 10x（作動距離３５ｍｍ）
特徴:
(1)測定範囲が広く，ほぼすべての光学レンズの測定が可能です。
(2)自動画像検出機能・エアベアリング式ターンテーブル・透過測定・反射測定などのさまざまな測定モードにより，簡 単な操作で，自動的に測定・記録ができます。
(3)被検レンズの焦点距離を測定でき，多様な検出ができます。

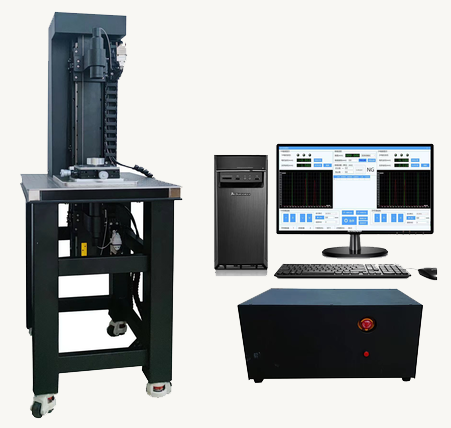

二重光路厚さ検査装置 (ZD-NTHD-II)

この機械は、製品製造・検査の分野で使用されています。
(1)部品の中心厚を非接触で検出できます。(絶対測定が可能)
(2)レンズの様々な位置の高さを非接触で測定できます。
(3)レンズ組立時に空気間隔を測定できます。
(4)金属表面の位置を測ることもできます。
技術仕様:
測定精度： 1μm
測定範囲： 280mm
特徴:
(1)試料表面を傷つけることなく，すべての測定を非接触で行うことができます。
(2)高い測定精度を有します。
(3)短時間で測定可能で，測定間隔 3 秒以内，測定時間はミリ秒オーダーです。

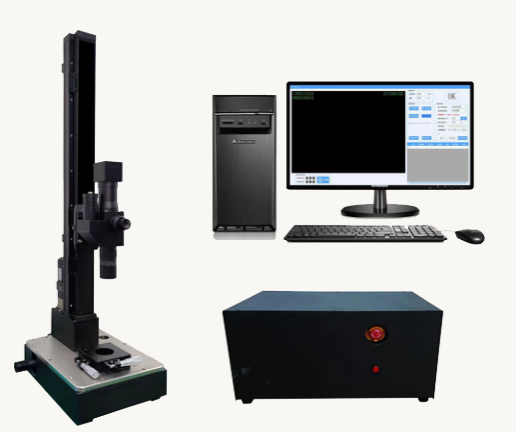

透過・反射一体型偏心測定装置 (ZDRC-WE-B F200)

光学製品製造の分野で使用され，単レンズやレンズ組立時の反射に加え，透過での偏心検出も可能なアプリケーション です。
(1)レンズの偏心検出
(2)接合レンズの組立・検査
(3)レンズ組立工程
(4)ユニットレンズの組立・調整
技術仕様:
被検レンズ曲率範囲： -８０00m～+８０00mm
測定精度： 1μm/1 秒
測定可能レンズ径： φ1～φ１８0mm
対物レンズ： F50mm, F100mm, F200mm, F400mm
特徴:
(1)測定範囲が広く，平面の傾きも検出できます。
(2) 最小１μm の位置偏心検出精度，最小１秒の角度偏心検出精度を有します。
(3) 自動で反射像の読み取りから偏心算出・合否判定・検査成績書作成までを行えます。
(4)このデバイスには，２種類のレンズ偏心検出機能が統合されており，用途に応じて切り替えることができます。

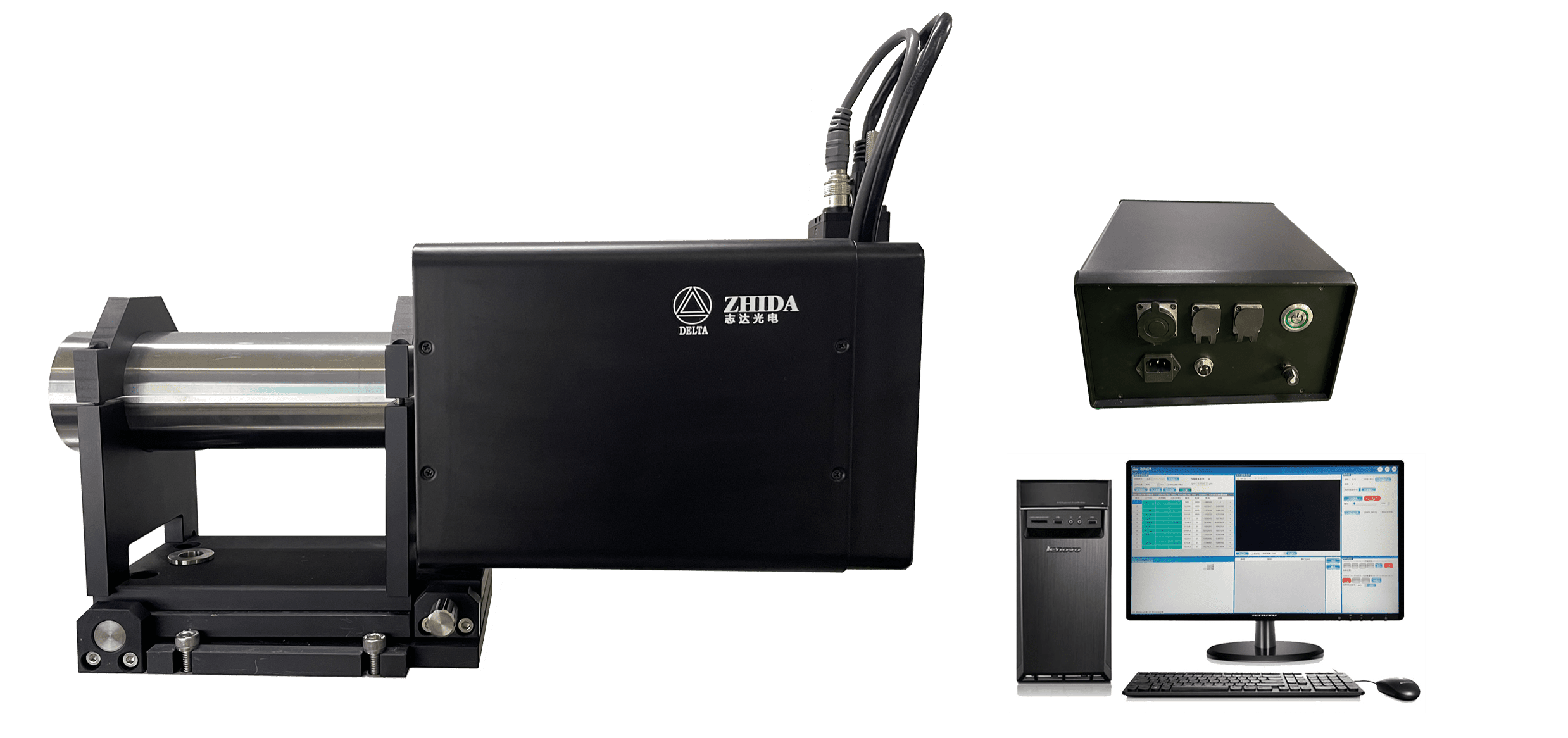

自動内焦・電子式オートコリメーター

【用途】
1. 球面レンズと平面レンズの組み合わさった複雑な光学系の軸調整・検査が可能です。
基準となる光軸の精度は 10 秒（約０．0028°）以下です。
2. レンズユニット全体の偏芯測定が可能です。
1) レンズユニットに組み込まれている各レンズの球心位置に自動的に焦点を合わせ，各球心の結像位置を 記録し，レンズ全体の偏芯状態を分析できます。
2) 特に下記のような特殊な状況下での測定に適しています。
: 移動困難な重量の大きなレンズ
: レンズの移動機構によって偏芯が発生する可能性のあるズームレンズ
; 外形が特殊（円形）ではない形状で，外径を基準とした測定ができないレンズ 3. 焦点位置を無限遠に設定することにより電子式オートコリメーターとして使用できます。
【技術仕様】
1. 焦点の位置を４００mm から無限遠まで自動的に内焦式で調整できます。
2. 装置の偏芯は，焦点位置４００mm で１０秒以下，焦点位置無限遠で５秒以下を保証します。

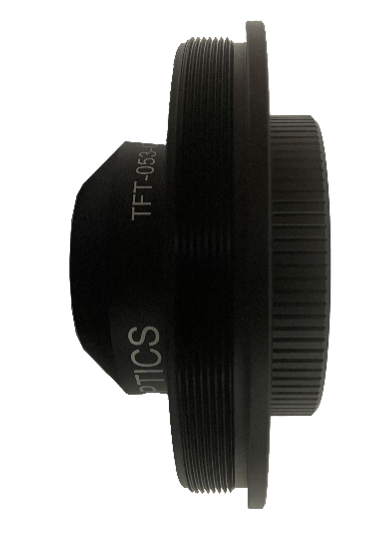

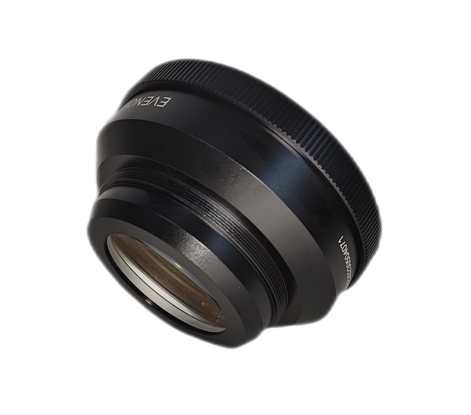

fθスキャンレンズ（ZDSL-355-22-53）

レンズ名: ZDSL-355-22-53
適用波長(λ): 355nm
焦点距離（EFL）: 53mm
バックフォーカス長(BFL): 75.4mm
フランジ焦点距離(FFD): 80.6mm
ワーキングディスタンス(BWD): 66.7mm
スキャンエリア(Φ2y'): 22mm
スキャン角度(2θ): 24°
入射ビーム径 Φ: 10mm
スポット径Φ1/e²: 3.5μm
m1/m2: 13.2mm / 17.1mm
テレセントリックエラー (DT): 1.5°
透過率(T): 97%
外径　*　長さ: Φ90mm　*　44.2mm
マウント取り付け構造: M85*1
重量: 331g

fθスキャンレンズ（ZDSL-532-333-330）

レンズ名: ZDSL-532-333-330
適用波長(λ): 532nm
焦点距離（EFL）: 330mm
バックフォーカス長(BFL): 381mm
フランジ焦点距離(FFD): 409.9mm
ワーキングディスタンス(BWD): 368mm
スキャンエリア(Φ2y'): 333mm
スキャン角度(2θ): 57°
入射ビーム径 Φ: 16mm
スポット径Φ1/e²: 20.4μm
m1/m2: 17mm / 28.4mm
テレセントリックエラー (DT): 18.5°
透過率(T): 95%
外径　*　長さ: Φ119.8mm　*　62mm
マウント取り付け構造: M85*1
重量: 1206g

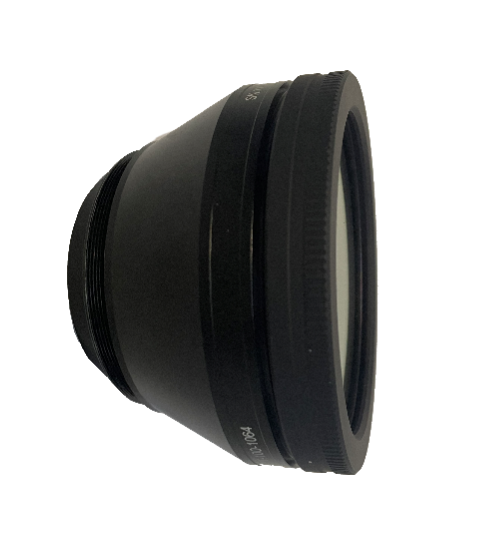

fθスキャンレンズ（ZDSL-1064-78-100）

レンズ名: ZDSL-1064-78-100
適用波長(λ): 1064nm
焦点距離（EFL）: 100mm
バックフォーカス長(BFL): 128.1mm
フランジ焦点距離(FFD): 175.9mm
ワーキングディスタンス(BWD): 114.7mm
スキャンエリア(Φ2y'): 78.1mm
スキャン角度(2θ): 46°
入射ビーム径 Φ: 15mm
スポット径Φ1/e²: 13.2μm
m1/m2: 20mm / 32mm
テレセントリックエラー (DT): 2.6°
透過率(T): 95%
外径　*　長さ: Φ120mm　*　78.7mm
マウント取り付け構造: M85*1
重量: 1723g
