レンズ設計・製造展 O-29

CBS Japan
  • 出展のみどころ

    CBS JAPANのブースでは、研究・開発用の最先端のCAE(Computer Aided Engineering)ソフトウェアを展示しています。
    光を捉える様々な製品を提案し、最適なソリューションをご提供致します。
    本展示会では、GPUを使用する照明系光学解析ソフトFREDmpcの最新機能のデモンストレーションをはじめ、光導波路、ナノデバイス・光通信システム・VCSELモジュール設計ソフトなど幅広いソフトウェア製品群を紹介しています。

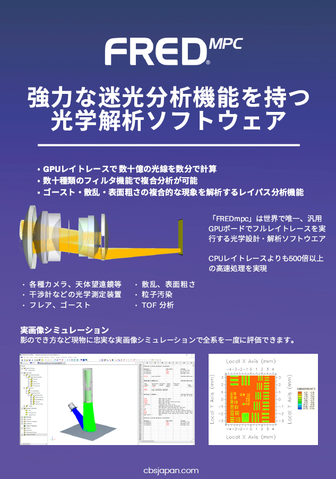

  • 照明系光学解析ソフトウェア FRED(フレッド)mpc

    照明系光学解析ソフトウェア「FRED」は、レンズの内面反射、鏡枠の反射やイメージセンサーにより発生するゴーストやフレアを強力な迷光解析機能によって、各光線パスを視覚化しリスト情報から簡単に分析する事が可能です。また、Time of Flightの計算では、光線が移動した光路長から光が光源から対象物までを往復し、散乱した光が検出器に戻るまでにかかる時間を容易に導き出すことができます。
    「FREDmpc」は、GPUを用いて計算処理を行う最新の光学エンジニアリングソフトウェアです。従来のマルチスレッドCPUを用いた解析処理速度に比べて、解析速度を100倍から1000倍以上の高速処理へと加速させることが出来、設計者はより短時間で複雑な光学システムを分析、検証することが出来るようになります。

  • FIMMWAVE / FIMMPROP 導波路モードソルバ / 導波路伝搬シミュレーションソフトウェア

    FIMMWAVEは、導波路構造用のベクトルモードソルバーをもち、多数の補完的なアルゴリズムを採用し、任意の材料と柔軟性の高い導波路CADツールによって多種多様な導波路を計算するができます。

    更に伝搬モジュール「FIMMPROP」によって、光ファイバー内の伝搬を2D / 3D構造でモデル化できるため、ファイバーカプラー、テーパーファイバー、レンズドファイバー、ファイバーブラッググレーティングなどを簡単にシミュレートできます。
    プラズモニック導波路、導波路ファセットのARコーティング、およびフォトニック結晶ファイバデバイスなどもモデル化できる非常に用途の広いソフトウェアです。

    用途一例:
    ・屈折率差が大きい(SOI)導波路
    ・GaAs/AlGaAs導波路
    ・SMF及びMMFファイバー
    ・フォトニック結晶ファイバ(PCF)
    ・リッジ・リブ導波路
    ・プラズモン及びマイクロ波長導波路

  • HAROLD ファブリペロー(FP)量子井戸レーザーの設計ソフトウェア

    HAROLDは任意の垂直構造と層組成を持つファブリペロー量子井戸レーザーを設計するための高度なヘテロ構造シミュレーターです。
    多数の物理プロセスを説明する確立された物理モデルに基づいているため、レーザー設計をテスト・改善でき、包括的なシミュレーション結果を得ることができます。
    デバイスは、1D(垂直)と2D(垂直-縦)の両方でシミュレートすることが可能で、パルスまたはCWの条件で計算を行います。
    HAROLDでは、レーザーの断面の完全な物理的性質に基づいた、2D横垂直(XY)シミュレーションを実行できます。断面には、段階的なエッチング層と絶縁層を含めることが可能で、同じ側に”n”接点と”p”接点があり、リッジ導波路レーザーとSOIハイブリッドレーザーの両方の横方向構造の影響を研究するのに最適です。
    さらに、量子閉じ込めシュタルク効果(QCSE)モデルを含んだ計算が可能で、Electro-absorption modulatorsやElectro-refractive modulatorsを計算することができます。

    用途一例:
    ・ファブリーペロー量子井戸レーザー
    ・リッジ導波路レーザー
    ・絶縁体上のシリコン(SOI)ハイブリッドレーザー
    ・垂直共振器面発光レーザ(ビクセル)
